Sedimentadores Industriales: Funcionamiento y Criterios de Diseño

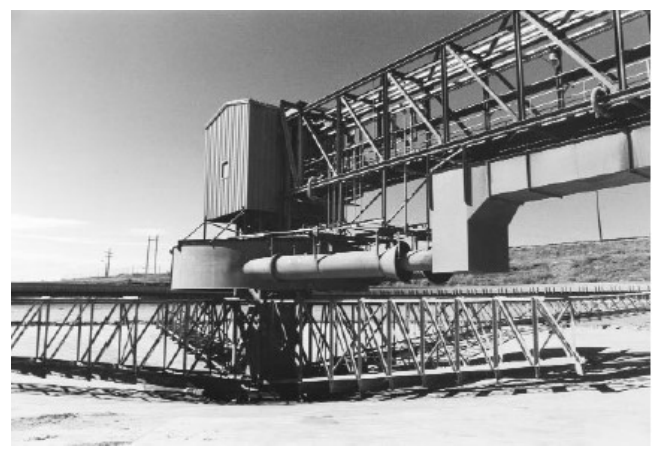

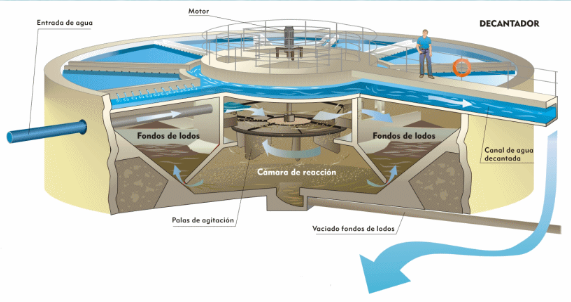

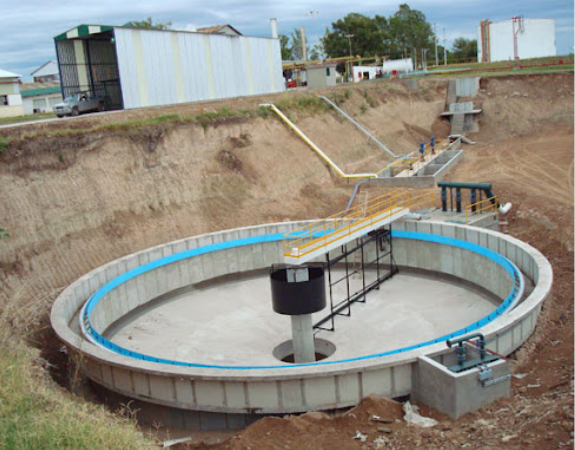

El sedimentador es un componente hidráulico diseñado para separar sólidos suspendidos de una corriente líquida mediante la fuerza de la gravedad. Es una etapa fundamental en el tratamiento de efluentes cloacales e industriales, actuando como clarificador (si el objetivo es obtener agua libre de turbidez) o como espesador (si se prioriza concentrar el barro o lodo sedimentado).
Para lograr una separación eficiente, las partículas suspendidas deben tener una densidad mayor que la del agua. Cuando el tamaño o peso de los sólidos es demasiado bajo (como ocurre con los coloides), se requiere una etapa previa de coagulación y floculación química para agrupar las partículas en "flóculos" más pesados capaces de precipitar rápidamente.
Principio de Sedimentación Lamelar
La sedimentación convencional requiere grandes áreas de terreno debido a los prolongados tiempos de residencia hidráulica necesarios para que las partículas caigan al fondo. Para optimizar el espacio físico, la ingeniería moderna utiliza **sedimentadores de placas o tubos lamelares**.
Al instalar placas inclinadas paralelas a una distancia de entre 50 y 100 mm, se divide el volumen del sedimentador en múltiples canales de sedimentación delgados. Esto incrementa exponencialmente el área efectiva de clarificación en una fracción del espacio ocupado (reducir el espacio de implantación hasta en un 80%). Las partículas recorren una distancia de caída muy corta (unos pocos centímetros) antes de chocar con la placa inclinada, deslizarse por gravedad hacia la tolva inferior de lodos y permitir que el agua libre de sólidos ascienda hacia los canales colectores superiores.
Diagrama Esquemático de un Clarificador Lamelar
El flujo en contracorriente permite que el agua clarificada ascienda mientras los sólidos se autodeslizan hacia la tolva:
[ Canales de Salida Agua Clarificada ]
▲ ▲
│ │
┌─────┴───────────────────┴─────┐
│ ▲ ▲ ▲ ▲ ▲ ▲ ▲ │
│ / / / / / / / │ <-- Placas Lamelares
│/ / / / / / / │ Inclinadas a 55°-60°
│ │
│ [ Zona de Mezcla ] │
└───────────────▲───────────────┘
│
Alimentación
del Efluente (Coagulado/Floculado)
Criterios de Diseño de Sedimentadores
El dimensionamiento correcto de un sedimentador debe ajustarse a las cargas hidráulicas y orgánicas específicas del proceso para evitar el arrastre de lodo hacia el punto de vuelco:
| Variable de Diseño | Rango Fisicoquímico | Rango Lodos Activos | Impacto en la Operación |
|---|---|---|---|
| Tasa de Carga Superficial (TCS) | 20 - 40 $m^3/m^2\cdot día$ | 12 - 24 $m^3/m^2\cdot día$ | Define el área del clarificador. Valores mayores provocan arrastre de sólidos. |
| Tiempo de Residencia Hidráulica (TRH) | 1.5 - 2.5 horas | 2.0 - 4.0 horas | Define el volumen de la cámara. Clave para absorber picos de caudal. |
| Tasa de Rebose del Vertedero | < 120 $m^3/m\cdot día$ | < 150 $m^3/m\cdot día$ | Determina la longitud de los vertederos (canaletas en V) para evitar turbulencias de salida. |
| Ángulo de Inclinación de Placas | 55° - 60° | 55° - 60° | Permite el autolavado continuo de las placas sin intervención mecánica. |
