Principios de Funcionamiento y Diagnóstico en Chillers Industriales
Un enfriador de agua (chiller) es una máquina frigorífica diseñada para remover calor de un proceso industrial o de un sistema de climatización y transferirlo al entorno. Opera bajo un ciclo de compresión de vapor (ciclo de Carnot modificado) utilizando agua, o mezclas de agua y anticongelante (etilenglicol/propilenglicol) cuando se trabaja por debajo de los 5°C, como medio de transporte térmico.
El óptimo desempeño de un chiller depende de la correcta calibración de sus cuatro componentes fundamentales: el compresor, el condensador, la válvula de expansión y el evaporador. En Potabilizar Solutions proporcionamos soluciones rápidas ante cualquier desvío en el COP (Coefficient of Performance) o paradas imprevistas por alarmas en el cordón industrial del Gran Rosario, Santa Fe, Buenos Aires, Entre Ríos y Córdoba.

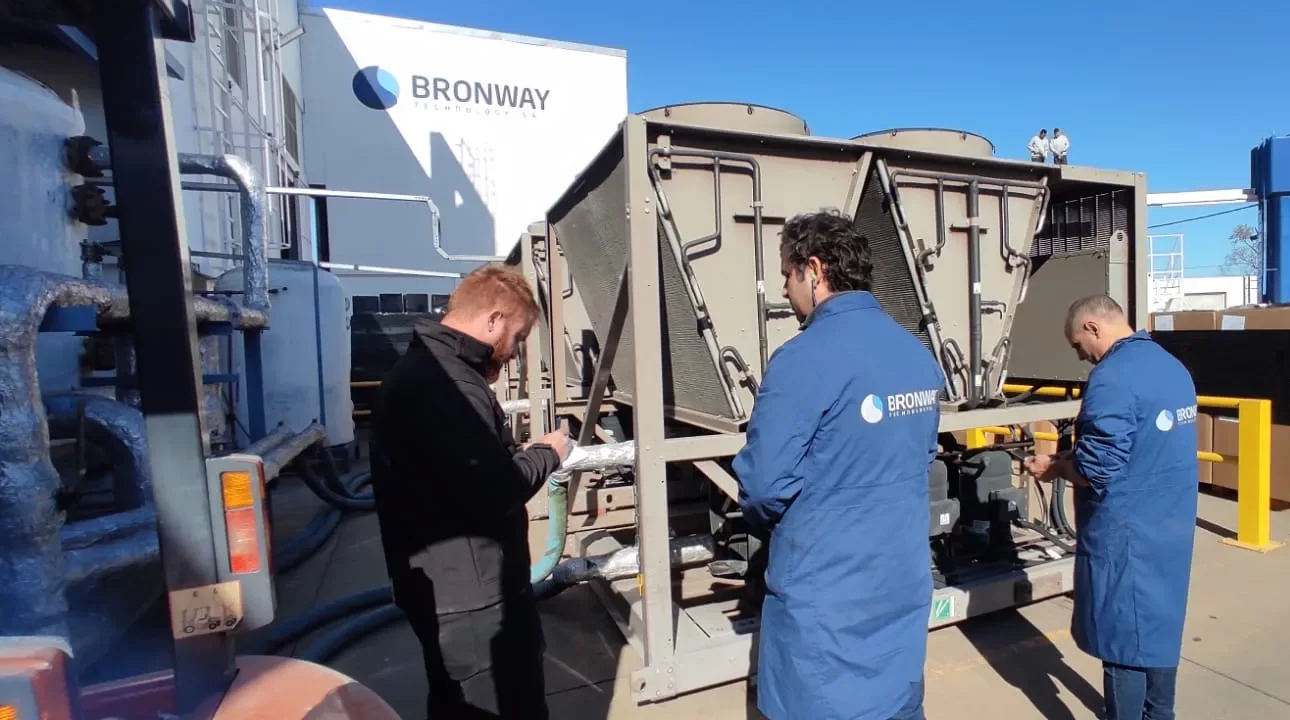

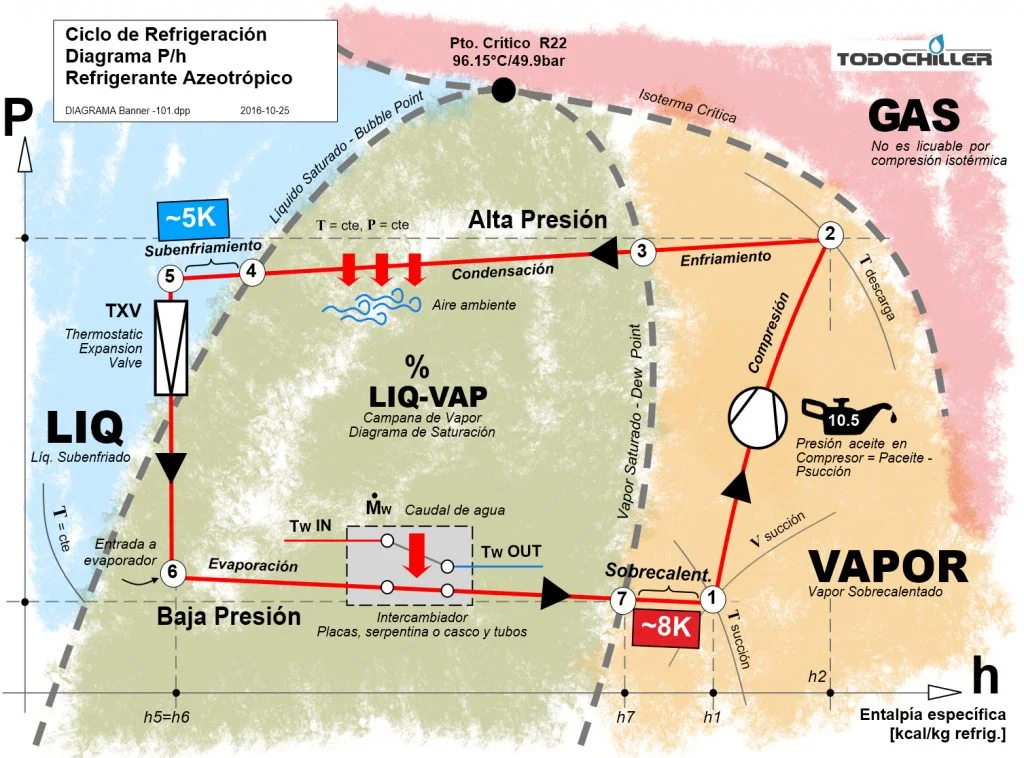

Esquema Termodinámico del Ciclo Frigorífico en Chillers
Para comprender el origen de las alarmas comunes, es indispensable visualizar la ruta del refrigerante y los cambios de fase en las zonas de alta y baja presión:
[ Condensador (Intercambio de Alta Presión) ]
┌───────────────────────▲───────────────────────┐
│ │ │
│ Gas Alta Presión │ │ Líquido Alta Presión
│ (Alta Temperatura) │ │ (Subenfriado)
│ │ │
▼ │ ▼
[ Compresor ] │ [ Válvula de Expansión ]
▲ │ │
│ │ │ Mezcla Líq/Gas
│ Gas Baja Presión │ │ (Baja Temperatura)
│ (Vapor Recalentado) │ │
│ │ ▼
└───────────────────────┴───────────────────────┘
[ Evaporador (Intercambio de Baja Presión) ]
▲
Retorno │ Salida Agua Helada
de Agua ───┴─── (Proceso Industrial)
El coeficiente de performance (COP) se define como el cociente entre el calor removido en el evaporador ($Q_{evap}$) y el trabajo eléctrico consumido por el compresor ($W_{comp}$). Un valor típico de diseño oscila entre 3.0 y 4.5. Cualquier desvío térmico (como suciedad en los condensadores o falta de caudal en el evaporador) reduce drásticamente esta eficiencia, elevando el costo energético.
Matriz de Diagnóstico y Alarmas en Enfriadoras de Agua
A continuación, se tabulan los síntomas más comunes registrados en campo por nuestro equipo y las acciones recomendadas:
| Síntoma / Alarma | Causa Probable | Diagnóstico y Corrección Profesional |
|---|---|---|
| Alta Presión de Condensación (HP Alarm) | • Condensador sucio (lodos, incrustaciones o polvo). • Falla en ventiladores forzadores. • Temperatura exterior superior a la de diseño. |
• Realizar limpieza química o mecánica de serpentines/placas. • Medir consumo eléctrico de los ventiladores y verificar giro. • Confirmar caudal de agua de torre de enfriamiento. |
| Baja Presión de Evaporación (LP Alarm) | • Pérdida de refrigerante. • Filtro deshidratador obstruido. • Mal funcionamiento de la válvula de expansión. |
• Presurizar con nitrógeno para detectar fugas. • Medir la caída de temperatura ($\Delta T$) a través del filtro deshidratador. • Ajustar el recalentamiento estático de la válvula. |
| Falla de Flujo (Flow Switch) | • Caudal inferior a 700 L/h por HP de compresor. • Aire atrapado en la línea de agua. • Filtro tipo "Y" en la línea de succión obstruido. |
• Verificar el sentido de giro e integridad del impulsor de la bomba. • Purgar aire mediante las válvulas de venteo del sistema. • Limpiar la malla del filtro del circuito hidráulico. |
| Congelamiento del Evaporador | • Caudal de agua muy bajo. • Termostato de seguridad (anti-freeze) descalibrado. • Concentración insuficiente de glicol. |
• Detener de inmediato el compresor para evitar la rotura de placas. • Medir la concentración de anticongelante con refractómetro. • Inspeccionar y recalibrar sensores de temperatura. |
Análisis de Fallas en Componentes Clave
1. Rotura de Evaporador por Bajo Flujo
Es una de las fallas más costosas y destructivas. Si el caudal de agua desciende por debajo de los niveles mínimos, la transferencia térmica cesa de forma eficiente y el refrigerante a muy baja temperatura congela el remanente de agua localizado en los microcanales del intercambiador de placas. La expansión del hielo deforma y fisura el metal, permitiendo que el agua del circuito de proceso ingrese directamente al circuito frigorífico a alta presión, contaminando el aceite y dañando severamente el compresor de manera irreversible.
2. Desgaste y Daño de Compresores Frigoríficos
La falla del motor eléctrico o la rotura mecánica del compresor (hermético, semihermético o a tornillo) suele ser consecuencia directa de:
- Retorno de líquido (slugging): Debido a una válvula de expansión excesivamente abierta o falta de intercambio en el evaporador.
- Migración de aceite: Ocurre por arrastre debido a velocidades incorrectas de diseño en las cañerías de refrigeración.
- Acidez en el sistema: Generada por la humedad residual combinada con el refrigerante, lo que destruye el barniz dieléctrico de las bobinas del motor (quemado del compresor).
